1. نظرة عامة على المنتج

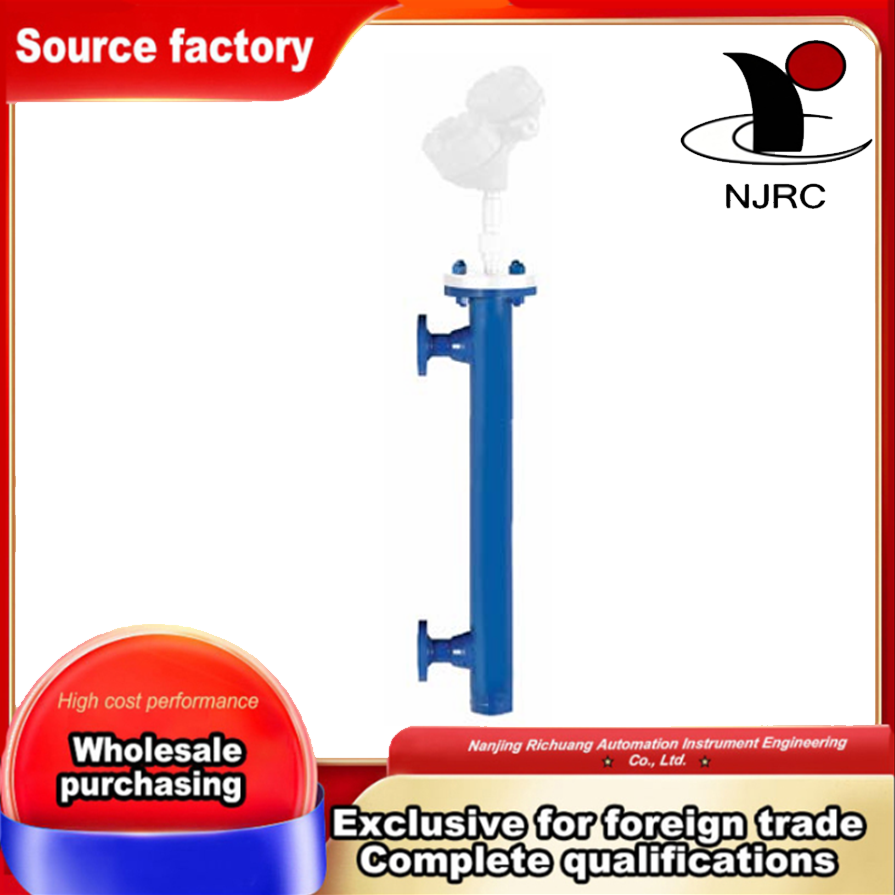

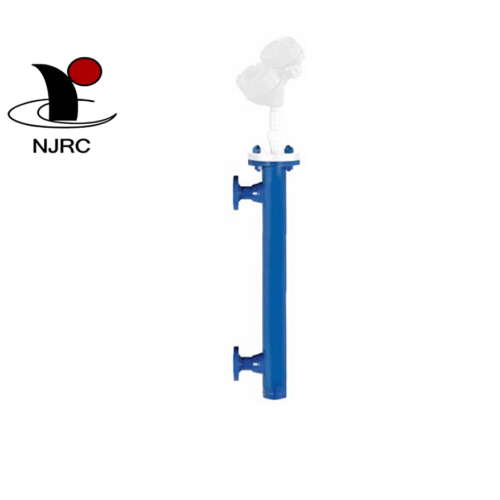

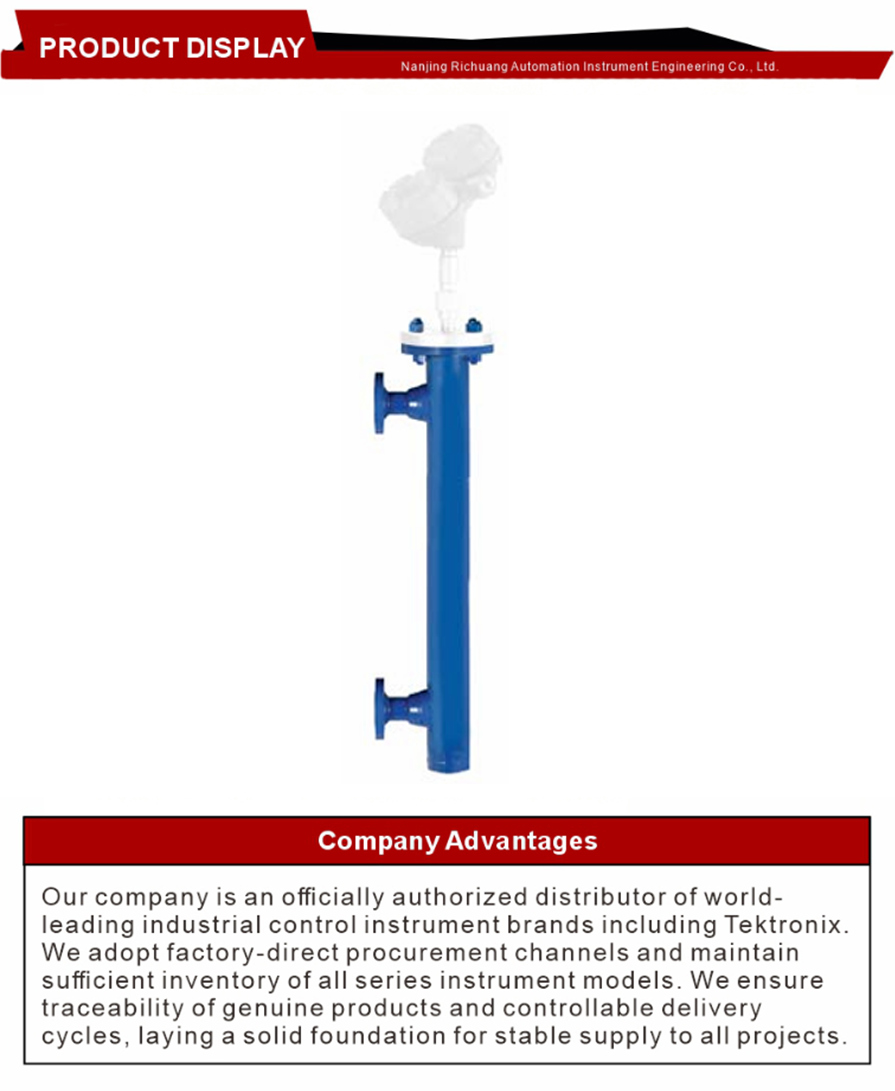

الغرفة العالمية Model 5xx، والتي تُسمى أيضًا غرفة القفص، هي غرفة تجاوز خارجية مستقلة تدعم أجهزة إرسال المستوى العلوي ومفاتيح مستوى النقطة. إنه يوفر حل تركيب غير مباشر لمختلف أدوات قياس المستوى، مع تجنب التركيب المباشر لمعدات المستوى على أوعية المعالجة. متوافقة مع العديد من أجهزة قياس مستوى Magnetrol بما في ذلك أجهزة إرسال Eclipse® Guided Wave Radar، وأجهزة إرسال Jupiter® Magnetostrictive، وأجهزة إرسال Modulevel® Displacer، ومفاتيح مستوى النقطة الإلكترونية، ومفاتيح الإزاحة المثبتة في الأعلى، تحقق غرفة الالتفافية هذه اكتشافًا موثوقًا لمستوى السائل في ظل ظروف العملية المعقدة، وتعمل كملحق مطابقة قياسي لأنظمة قياس المستوى الصناعي.

2. وصف المنتج (الوظيفة والتركيب والمواد والأداء)

تعتمد غرفة الالتفافية الخارجية المستقلة هذه هيكلًا متكاملًا أنبوبيًا قويًا، يتوافق مع هياكل التوصيل العلوية محكمة الغلق أو ذات الحواف العلوية، والفلنجات الجانبية القياسية للتوصيل بأوعية المعالجة. يتم توفير الجسم الرئيسي من الفولاذ الكربوني القياسي والفولاذ المقاوم للصدأ، مع العديد من مواد السبائك الخاصة الاختيارية لظروف عمل الوسائط المسببة للتآكل. إنه يتبع مواصفات بناء متعددة بما في ذلك المعايير التجارية، ASME B31.3، NACE، أو معايير ASME وNACE المجمعة. تدعم الغرفة أقطار اسمية تبلغ 2 و3 و4 بوصات لتناسب جميع عناصر الاستشعار ذات المستوى المطابق. يمكن أن يصل تصنيف ضغط الحافة إلى 2500# (ASME) أو PN 400 (EN 1092-1). يمكن أن يعمل إصدار الفولاذ الكربوني تحت درجة حرارة متوسطة تصل إلى +426 درجة مئوية (+800 درجة فهرنهايت)، بينما يدعم إصدار الفولاذ المقاوم للصدأ درجة حرارة العمل تصل إلى +537 درجة مئوية (+1000 درجة فهرنهايت)، والتي يمكن أن تلبي متطلبات قياس عملية درجة الحرارة العالية بعد التحقق من مقاومة درجة الحرارة للأدوات ذات المستوى المطابق.

3. ميزات المنتج والوظائف الأساسية

تدمج الغرفة العالمية Model 5xx مزايا التصميم الصناعي العملية المتعددة لقياس مستوى الالتفافية الصناعية:

أولاً، خيارات الهيكل العلوي المزدوج للجزء العلوي المختوم والجزء العلوي ذي الحواف للتوافق المرن مع أجهزة الإرسال والمفاتيح المختلفة المثبتة على المستوى العلوي.

ثانيًا، ثلاثة أحجام قطرية اسمية رئيسية (2"، 3"، 4") لاستيعاب جميع عناصر الاستشعار الداعمة للسلسلة الكاملة.

ثالثًا، اختيار المواد المتنوعة: الفولاذ الكربوني والفولاذ المقاوم للصدأ بشكل قياسي، وسبائك خاصة مختلفة اختيارية لوسائط المعالجة المسببة للتآكل.

رابعًا، تتوفر معايير مواصفات البناء المتعددة، والتي تغطي النوع العام التجاري، ASME B31.3، ومعيار NACE المضاد للكبريت، والحلول القياسية المجمعة.

خامسًا، مقاومة الضغط العالي ودرجات الحرارة العالية: أقصى تصنيف للشفة 2500# / PN400، نطاق درجة حرارة واسع يصل إلى 537 درجة مئوية لنماذج الفولاذ المقاوم للصدأ، والتكيف مع بيئات العمليات الحرارية الشديدة.

بالإضافة إلى ذلك، يفصل هيكل القفص الخارجي أدوات المستوى عن الأوعية الرئيسية، مما يبسط عملية الصيانة والفحص والمعايرة اللاحقة دون إيقاف خط الإنتاج بأكمله.

4. المزايا التنافسية للمنتج

بالمقارنة مع نظام التركيب المباشر للأوعية والأنابيب الالتفافية الصغيرة العادية، فإن الغرفة العامة النموذجية 5xx تتمتع بمزايا احترافية واضحة لقياس المستوى الصناعي:

أولاً، التوافق الشامل مع جميع أجهزة Magnetrol السائدة المثبتة على المستوى العلوي، بما في ذلك رادار الموجات الموجهة وأجهزة الإرسال المزعجة والمزاحة ومفاتيح المستوى الإلكترونية، مما يحقق غرفة واحدة لأجهزة الكشف متعددة المستويات.

ثانيًا، الحجم الموحد وخيارات المواد الكاملة، التي تغطي ظروف العمل التقليدية وعملية التآكل القوية والحرارة العالية، مما يقلل من تكلفة التطوير المخصصة.

ثالثًا، الامتثال للمواصفات الصناعية المتعددة (ASME / NACE)، وتلبية متطلبات الصناعات البترولية والكيميائية والطاقة وغيرها من متطلبات صناعة العمليات عالية المستوى.

رابعًا، قدرة تحمل الضغط ودرجة الحرارة العالية للغاية، والتي تنطبق على عمليات الإنتاج الحرارية والضغط الشديدة التي لا تستطيع ملحقات الالتفافية الصغيرة الشائعة دعمها.

خامسًا، التصميم المستقل للقفص الخارجي، وعزل أدوات القياس عن وسائط السفينة، وهو مناسب للصيانة في الموقع، مما يقلل من خسائر إيقاف الإنتاج الناتجة عن إصلاح الأجهزة.

5. سمات المنتج والمعايير الفنية وبيئة التشغيل

سمات المنتج: غرفة مستوى الالتفافية الخارجية الصناعية العالمية، غرفة القفص طراز 5xx، ملحق مطابق لأجهزة إرسال ومفاتيح المستوى العلوية، غرفة تجاوز الضغط العالي لدرجة الحرارة العالية لقياس مستوى السائل.

المعلمات التقنية الأساسية:

نموذج المنتج: موديل 5xx الغرفة العالمية

الهيكل العلوي: سطح مختوم، ذو حواف اختيارية

القطر الاسمي: 2"، 3"، 4"

المواد القياسية: الكربون الصلب والفولاذ المقاوم للصدأ. سبائك خاصة اختيارية

معايير البناء: التجارية العامة، ASME B31.3، NACE، ASME+NACE مجتمعة

الحد الأقصى لتقييم الفلنجة: 2500# (ASME)، PN 400 (EN 1092-1)

أقصى درجة حرارة للعمل: الفولاذ الكربوني: +426 درجة مئوية (+800 درجة فهرنهايت)؛ الفولاذ المقاوم للصدأ: +537 درجة مئوية (+1000 درجة فهرنهايت)

أدوات المطابقة: رادار الموجة الموجهة Eclipse®، Jupiter® Magnetostrictive، Modulevel® Displacer، مفاتيح مستوى النقطة الإلكترونية، مفاتيح الإزاحة المثبتة بالأعلى

بيئة التشغيل:

الوسائط القابلة للتطبيق: السوائل النظيفة/القذرة، الملاط، الهيدروكربونات الخفيفة إلى الأحماض الثقيلة، الثقل النوعي 0.23~2.20

أنواع السفن القابلة للتطبيق: صهاريج تخزين العمليات، وحفر الحوض، وغرف الالتفافية، واللجام؛ التكيف مع مطابقة معدلات الضغط ودرجة الحرارة

ظروف العمل المطبقة: مراقبة مستوى السائل التقليدي، التحكم في الكثافة؛ الوسائط ذات ثابت العزل الكهربائي المتغير، البخار، الاضطراب، الرغوة، التراكم، الفقاعات، الغليان، سرعة التعبئة/التصريف العالية؛ سيناريوهات قياس الواجهة السائلة

6. طريقة استخدام المنتج

حدد مادة الغرفة المقابلة والقطر والهيكل العلوي ومعيار البناء وفقًا للتآكل المتوسط ​​في الموقع ودرجة حرارة العملية والضغط ونموذج أداة المستوى المطابق. قم بتوصيل الحافتين الجانبيتين لغرفة الموديل 5xx بمنافذ القياس العلوية والسفلية لأوعية المعالجة لتكوين حلقة تجاوز متصلة. قم بتركيب جهاز إرسال المستوى العلوي المطابق أو مفتاح المستوى على الواجهة العلوية للغرفة العامة وأسلاك الإشارة الكاملة. قبل التشغيل الرسمي، تأكد من أن حد مقاومة درجة الحرارة لجهاز المستوى المطابق يتوافق مع درجة الحرارة المتوسطة الفعلية للعملية. أثناء التشغيل اليومي، يظل السائل داخل الحجرة متسقًا مع مستوى السائل داخل الوعاء، ويكمل مستشعر المستوى المثبت في الأعلى جمع المستوى المستمر وإخراج الإشارة في الوقت الفعلي. قم بعزل حلقة الحجرة من خلال صمامات القطع أثناء الصيانة لتفكيك أداة المستوى ومعايرتها دون إيقاف تشغيل نظام العملية الرئيسي.
