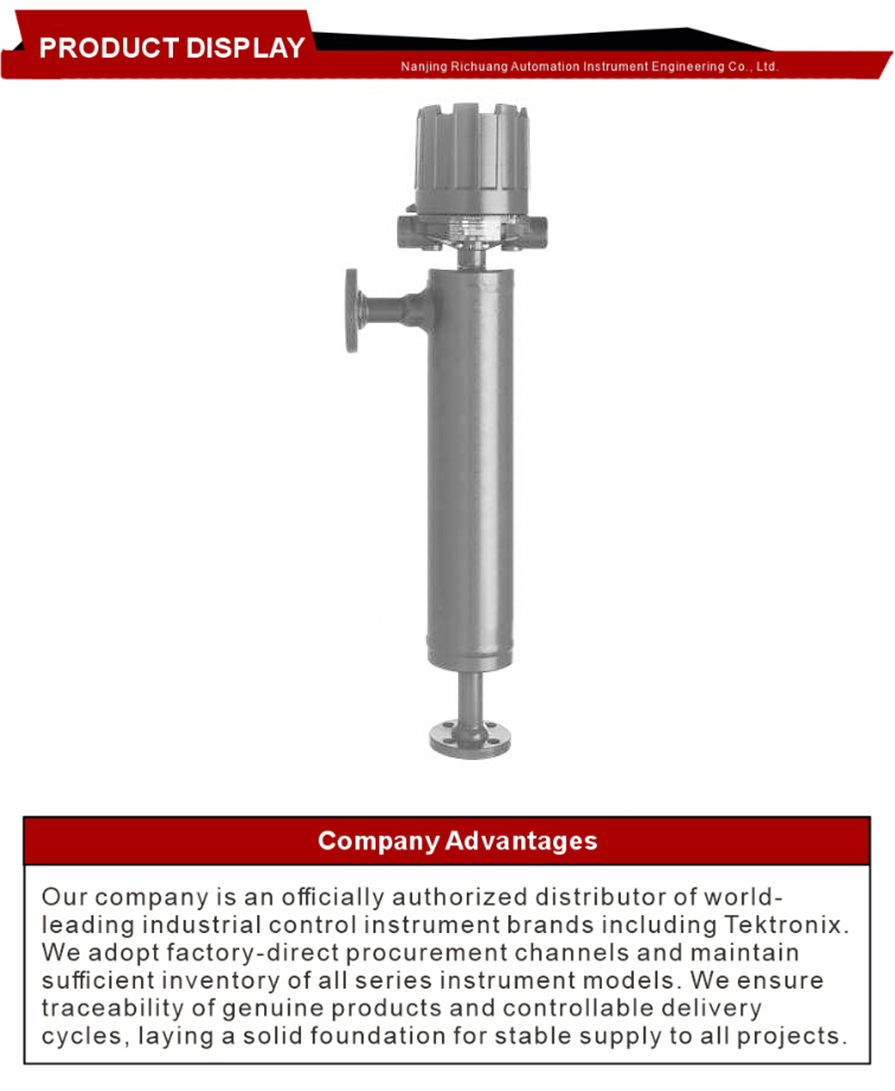

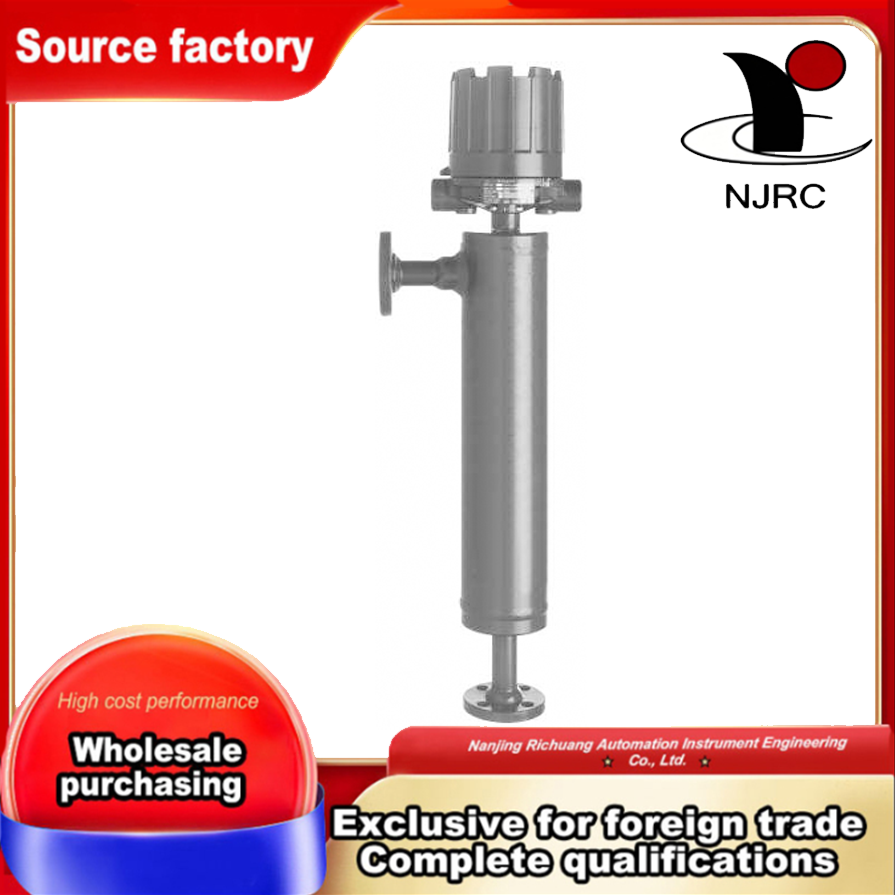

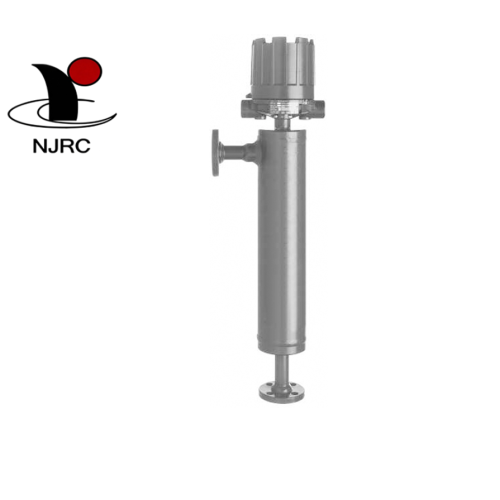

مفاتيح مستوى السائل التي يتم تشغيلها بواسطة مُبدّل القفص الخارجي

مفاتيح مستوى السائل التي يتم تشغيلها بواسطة مُبدّل القفص الخارجي

1. نظرة عامة على المنتج

تم تصنيع سلسلة مفتاح مستوى سائل الإزاحة الخارجية هذه بواسطة Magnetrol، وهو جهاز كشف مستوى السائل عالي الضغط يعتمد مبدأ محرك الإزاحة المغناطيسية. إنه يدعم إنذار المستوى والتحكم التلقائي من خلال آلية التبديل المستقلة، المصممة لبيئات العمليات الصناعية ذات الضغط العالي، مع أقصى ضغط عمل يصل إلى 5000 رطل لكل بوصة مربعة (345 بار)، وينطبق على الوسائط السائلة ذات الثقل النوعي ≥0.40. تتوفر نماذج سلاسل متعددة بما في ذلك H13 وB74، مع خيارات متنوعة لمواد القفص ونوع المفتاح والغطاء المقاوم للانفجار ووصلة الخزان لتتناسب مع ظروف العملية المختلفة.

2. وصف المنتج (الوظيفة والتركيب والمواد والأداء)

تتكون المعدات من غرفة قفص خارجية، ومبدل من الفولاذ المقاوم للصدأ، ومكون زنبركي Inconel، ومجموعة مفاتيح مغناطيسية داخلية، وغطاء واقي. تعمل تغييرات الطفو السائل على دفع أداة الإزاحة إلى الإزاحة عموديًا داخل القفص، كما يؤدي الهيكل المغناطيسي المدمج إلى تشغيل عملية التبديل لإخراج إشارات التحكم. مادة القفص القياسية هي الفولاذ الكربوني. يدعم الطراز B74 القفص الاختياري المصنوع من الفولاذ المقاوم للصدأ 304/316، كما يتوفر كل من هياكل القفص المختومة أو ذات الحواف. الأجزاء المتحركة الداخلية تعتمد زنبرك Inconel وحواف من الفولاذ المقاوم للصدأ لتحقيق أداء مستقر تحت درجة الحرارة العالية والضغط العالي. تحتوي آلية التبديل على خيارات تصميم محكمة الغلق بالكامل لعزل وسط العملية وحماية المكونات الداخلية.

3. ميزات المنتج والوظائف الأساسية

مقاومة الضغط العالي حتى 5000 رطل لكل بوصة مربعة (345 بار)، تنطبق على عملية الضغط العالي للخدمة الشاقة؛ تصل درجة حرارة العمل القصوى إلى +260 درجة مئوية (+500 درجة فهرنهايت).

كشف السائل مع الحد الأدنى من الثقل النوعي 0.40، والذي يغطي الهيدروكربونات الخفيفة والسوائل الصناعية المختلفة.

قفص قياسي من الصلب الكربوني لجميع الموديلات؛ B74 اختياري 304/316 قفص من الفولاذ المقاوم للصدأ، قفص مختوم وقفص ذو حواف اختياري.

الأجزاء الرئيسية المبللة: زنبرك إنكونيل، وزخرفة من الفولاذ المقاوم للصدأ، ومبدل من الفولاذ المقاوم للصدأ، وأداء جيد ضد التآكل.

ثلاث آليات تبديل اختيارية: اتصال جاف، هوائي، مغلق بإحكام.

حاويات مفاتيح متعددة للمناطق الخطرة العامة والمقاومة للانفجار، بما في ذلك NEMA 1، TYPE 4X/7/9 Class I Div.1 Group B/C&D.

أوضاع توصيل الخزان المتنوعة: NPT، لحام المقبس، فلنجات جانبية، فلنجات جانبية سفلية.

4. المزايا التنافسية للمنتج

يمكن لمفتاح مستوى الإزاحة هذا أن يتحمل ضغطًا أعلى بكثير من مفاتيح مستوى التعويم التقليدية، مما يتوافق تمامًا مع ظروف العمل الصناعية الثقيلة ذات الضغط العالي للغاية. تتكيف خيارات مواد القفص المتعددة مع الوسائط العادية والمتآكلة قليلاً. يتميز هيكل الإزاحة المغناطيسية بإشارة خرج ثابتة دون انحراف، ومقاومة درجات الحرارة العالية والمنخفضة تضمن التشغيل المتسق على المدى الطويل. إنه يوفر اتصالًا كهربائيًا جافًا وأشكال إخراج إشارة مزدوجة هوائية، متوافقة مع أنظمة التحكم المختلفة في المصنع. تتوافق مواصفات العلبة الكاملة المقاومة للانفجار مع المعايير الدولية للمناطق الخطرة، ويمكن أن تتوافق وصلات الفلنجة/اللحام المختلفة مع جميع أنواع أوعية المعالجة ذات الضغط العالي.

5. سمات المنتج والمعايير الفنية وبيئة التشغيل

سمات المنتج: مفتاح مستوى سائل الإزاحة المغناطيسي للقفص الخارجي، وحدة تحكم إنذار مستوى عملية الضغط العالي، مفتاح قفل مستوى الإزاحة المقاوم للانفجار، نموذج القفص المختوم H13 ونموذج القفص الفولاذي المقاوم للصدأ B74.

المعلمات التقنية الأساسية:

الحد الأقصى لضغط العمل: 5000 رطل لكل بوصة مربعة (345 بار)

أقصى درجة حرارة العمل: +260 درجة مئوية (+500 درجة فهرنهايت)

الحد الأدنى المطبق للمتوسط ​​SG: 0.40

مادة القفص: فولاذ كربوني قياسي؛ B74 اختياري 304/316 الفولاذ المقاوم للصدأ

المكونات الداخلية: زنبرك إنكونيل، زخرفة من الفولاذ المقاوم للصدأ، أداة إزاحة من الفولاذ المقاوم للصدأ

أنواع المفاتيح: اتصال جاف، هوائي، مغلق بإحكام

درجات الضميمة: NEMA 1، TYPE 4X/7/9 Class I Div.1 Group B / Group C&D

نماذج التوصيل: NPT، لحام المقبس، فلنجة جانبية، فلنجة جانبية سفلية

بيئة التشغيل: عملية سائلة صناعية عالية الضغط، وسط هيدروكربوني قابل للاشتعال، مناطق خطرة مقاومة للانفجار.

6. طريقة استخدام المنتج

حدد الطراز (H13/B74)، مادة القفص، آلية التبديل، الغلاف المقاوم للانفجار ووضع الاتصال وفقًا لضغط العملية، ودرجة الحرارة، والجاذبية النوعية المتوسطة، والتآكل، وتصنيف مخاطر الموقع. قم بتثبيت القفص الخارجي على جانب وعاء المعالجة عبر وصلة اللحام أو الحافة، وتأكد من أن أداة الإزاحة يمكن أن تتحرك لأعلى ولأسفل بحرية دون تشويش. سلك مفتاح الاتصال الجاف أو قم بتوصيل خط أنابيب هوائي وفقًا لمتطلبات التحكم في إنذار المستوى وتعشيق المضخة. تحقق بانتظام من الحركة السلسة للمزاح أثناء التشغيل على المدى الطويل.

7. نطاق تطبيق المنتج

مناسبة للمعدات الصناعية ذات الضغط العالي بما في ذلك المراكم الهيدروليكية، وأجهزة استقبال الغاز الطبيعي، وأجهزة غسل الضغط العالي، وخزانات الفلاش الهيدروكربونية، وتستخدم على نطاق واسع في الغاز الطبيعي، والبتروكيماويات، والتكرير، والصناعات الثقيلة للطاقة لمراقبة مستوى السائل عالي الضغط، وإنذار السلامة للمستوى الزائد/المنخفض والتحكم التلقائي في العمليات.
