مؤشر المستوى المغناطيسي Atlas™

مؤشر المستوى المغناطيسي Atlas™

1. نظرة عامة على المنتج

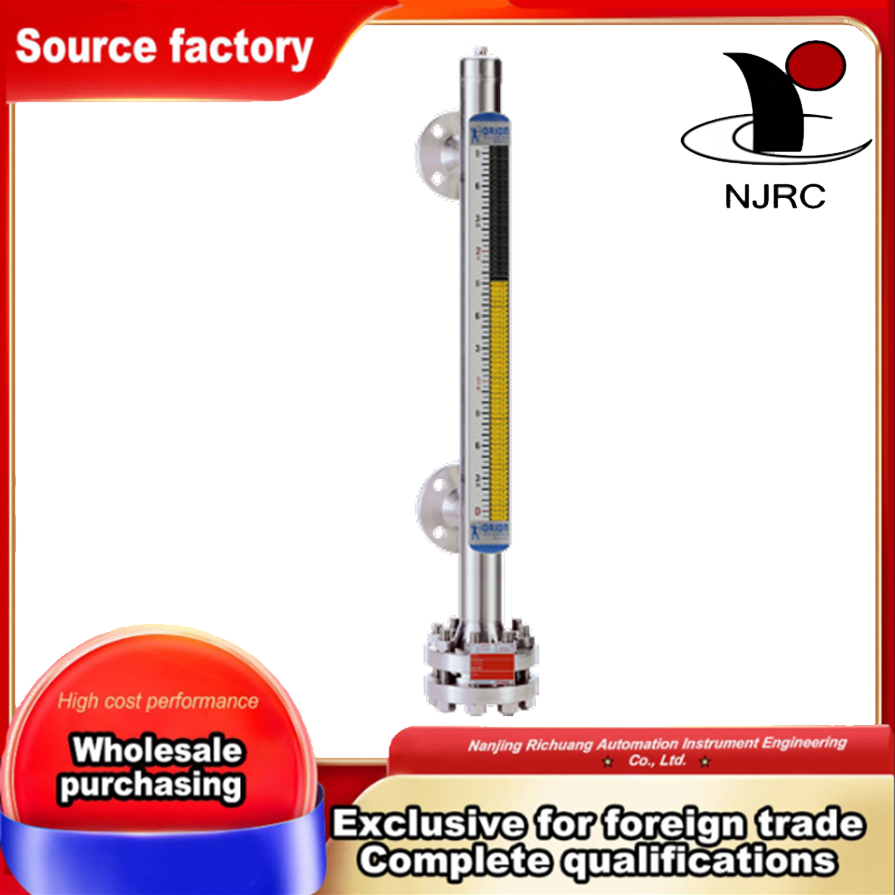

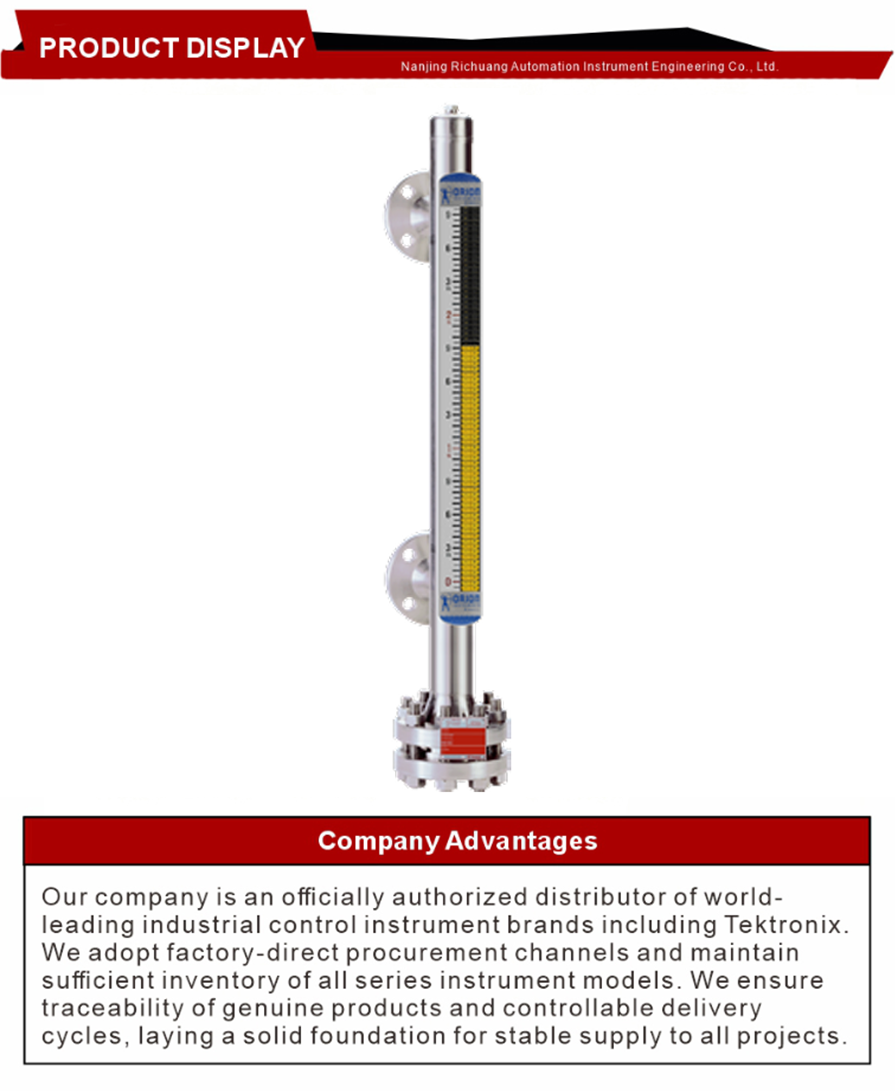

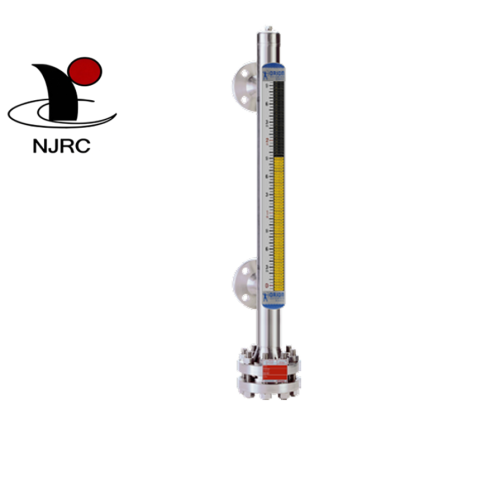

يعد مؤشر المستوى المغناطيسي Atlas™ (MLI) أداة قياس مستوى السائل المغناطيسي القياسية عالية الأداء التي طورتها شركة Orion Instruments التابعة لشركة Ametek. يتم استخدامه كحل بديل وترقية لأجهزة قياس مستوى زجاج الرؤية التقليدية، مما يوفر قراءات مستمرة ودقيقة لمستوى السائل لظروف العمليات الصناعية المتنوعة. يتم تصنيعه في مصانع عالمية، ويتميز بصيانة منخفضة ويتجنب مشاكل تسرب السائل/البخار الملازمة لمنتجات زجاج الرؤية. وهو يدعم التخصيص العميق ليناسب بيئات العمل شديدة الحرارة والضغط العالي، ويمكن دمجه مع أجهزة الإرسال والمفاتيح لتحقيق مراقبة مستوى السائل والتحكم في التعشيق بشكل كامل.

2. وصف المنتج (الوظيفة والتركيب والمواد والأداء)

يعتمد Atlas MLI هيكلًا رئيسيًا مكونًا من حجرة واحدة، مع أقطار داخلية اختيارية للغرفة تبلغ 2 بوصة أو 2-1/2 بوصة أو 3 بوصة. تتكون وحدة القياس الأساسية من غرفة تحمل ضغط غير مغناطيسي، وتعويم دقيق مصنوع من مغناطيس داخلي وحلقة تدفق مغناطيسي، ومؤشر مستوى العلم/المكوك الخارجي ومقياس متدرج من الفولاذ المقاوم للصدأ. يدفع تقلب مستوى السائل العوامة إلى التحرك عموديًا داخل الحجرة؛ ويقلب المجال المغناطيسي للطفو أعلام المؤشر الخارجي لعرضها ارتفاع السائل في الوقت الحقيقي يمكن تصنيعه من مواد معدنية وبلاستيكية مختلفة بما في ذلك السبائك الخاصة. يتم توفير أحجام اتصال قياسية متعددة تتوافق مع ASME و EN 1092-1، كما تمنع نوابض إيقاف الطفو العلوية والسفلية تجاوز الطفو. يعتمد المنتج بأكمله لحامًا معتمدًا عالي المستوى لضمان سلامة تحمل الضغط.

3. ميزات المنتج والوظائف الأساسية

تتوفر تكوينات هيكلية متعددة للغرف وأنماط تركيب لتتناسب مع متطلبات موقع التثبيت المختلفة؛

متوافق مع سلسلة كاملة من أجهزة إرسال مستوى السائل الداعمة ومفاتيح المستوى المغناطيسي لإخراج الإشارة وإنذار التعشيق؛

مجموعة واسعة من المواد لتجميع الغرفة: سبائك معدنية مختلفة ومواد بلاستيكية هندسية لمختلف الوسائط المسببة للتآكل؛

مواصفات اتصال عملية قياسية وفيرة، تتوافق مع معايير الأنابيب الدولية ASME وEN 1092-1؛

تعويم مغناطيسي مصنوع بدقة ومجهز بمغناطيس مدمج وحلقة تدفق مغناطيسي لنقل إشارة مغناطيسية ثابتة؛

مؤشر مغناطيسي من نوع العلم أو المكوك مزود بمقياس من الفولاذ المقاوم للصدأ، قادر على عرض ارتفاع السائل أو النسبة المئوية للحجم أو محتوى المادة؛

نوابض توقف مدمجة في أعلى وأسفل الحجرة للحد من حركة الطفو وتجنب التلف؛

بناء لحام عالي الموثوقية مؤهل للكود لتلبية معايير أوعية الضغط الصناعية الصارمة.

4. المزايا التنافسية للمنتج

بالمقارنة مع مقاييس زجاج الرؤية التقليدية، تعمل مؤشرات المستوى المغناطيسي من Atlas على التخلص من خطر تسرب السائل والبخار، مما يقلل بشكل كبير من عبء أعمال الصيانة اليومية. يوازن التصميم القياسي ذو الحجرة الواحدة بين الأداء والتكلفة، مع قطر مرن وتخصيص المواد للتكيف مع عمليات الحرارة والضغط القصوى. تحقق أجهزة الإرسال والمفاتيح المطابقة المتكاملة عرضًا محليًا في الموقع + حل قياس الكل في واحد لنقل الإشارات عن بعد. لقد اجتاز فحصًا صارمًا لمؤهلات اللحام، مع توافق أوسع للوسط يغطي السوائل الصناعية الشائعة والهيدروكربونات ووسائط الغلايات ذات درجة الحرارة العالية. تعمل اتصالات العمليات القياسية الدولية المتعددة على تبسيط مطابقة خطوط الأنابيب وتثبيتها في الموقع.

5. سمات المنتج والخصائص التقنية وبيئة التشغيل

سمات المنتج: مؤشر المستوى المغناطيسي ذو الحجرة الواحدة Atlas™، ومقياس مستوى الوجه المغناطيسي الصناعي، وجهاز قياس المستوى البصري عالي الضغط ودرجة الحرارة العالية، ومعدات مراقبة مستوى السائل المحلية المدمجة.

الخصائص التقنية الأساسية:

شكل الغرفة: غرفة واحدة، القطر الداخلي الاختياري 2 بوصة / 2-1/2 بوصة / 3 بوصة

نوع المؤشر: نوع العلم / نوع المكوك بمقياس متدرج من الفولاذ المقاوم للصدأ

تكوين الطفو: طفو مصنوع بآلة دقيقة مع مغناطيس داخلي وحلقة تدفق مغناطيسي

الامتثال القياسي: ASME، EN 1092-1 معايير اتصال العملية

هيكل الحماية: نوابض توقف عائمة مثبتة في أعلى وأسفل الغرفة

معيار التصنيع: اللحام الدقيق المؤهل للكود

خيارات المواد: سبائك معدنية مختلفة، والبلاستيك الهندسي لتجميع الغرفة

الملحقات الداعمة: مجموعة كاملة من أجهزة إرسال المستوى ومفاتيح المستوى المغناطيسي

بيئة التشغيل: العمليات الصناعية السائلة ذات الوسائط التقليدية أو المسببة للتآكل أو ذات درجة الحرارة العالية أو الضغط العالي، وهي مناسبة لمعدات إنتاج الغلايات والبتروكيماويات والطاقة والتبريد.

6. طريقة استخدام المنتج

حدد قطر الغرفة، ومواد الغرفة، ومعيار اتصال العملية ونمط المؤشر وفقًا لمواصفات درجة الحرارة المتوسطة والضغط والتآكل وخطوط الأنابيب في الموقع. قم بتركيب الغرفة على الجدار الجانبي لوعاء العملية عبر وصلات ذات حواف قياسية. ملء المتوسطة في السفينة، وسوف تطفو الداخلية ترتفع وتنخفض مع مستوى السائل لدفع دوران العلم المغناطيسي الخارجي للقراءة البصرية. قم بتركيب جهاز إرسال ذو مستوى مطابق أو مفتاح مغناطيسي في حالة الحاجة إلى إخراج إشارة عن بعد أو إنذار تعشيق عالي/منخفض المستوى. قم بإجراء فحص بصري روتيني لحركة العوامة السلسة وسلامة علامة المؤشر أثناء التشغيل على المدى الطويل.

7. نطاق التطبيق

ينطبق على نطاق واسع على سخانات مياه التغذية، والغلايات الصناعية، وفواصل الزيت عن الماء، وبراميل الفلاش، وخزانات الصواعق، ومبردات الغاز، وأجهزة نزع الهواء، وخزانات فلاش التفريغ، والآبار الساخنة، وقيعان أبراج الفراغ، ووحدات الألكلة، وبراميل الغلايات، وأوعية تخزين البروبان، وخزانات التخزين العامة، التي تغطي طاقة الغلايات، وتكرير البتروكيماويات، ومعالجة الغاز الطبيعي، والتبريد، والصناعات الثقيلة للطاقة.
