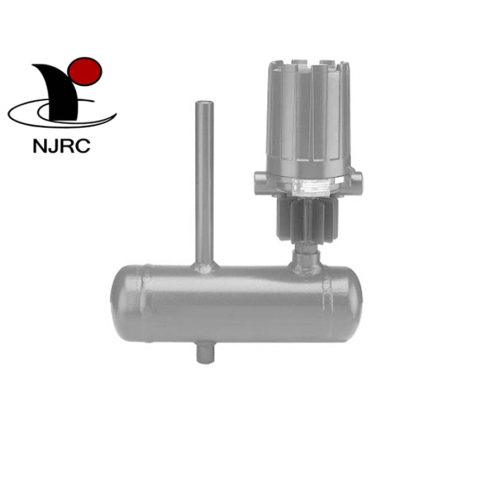

مفتاح مستوى السائل B40

مفتاح مستوى السائل B40

1. نظرة عامة على المنتج

إن مفتاح مستوى السائل B40 هو جهاز قياس مستوى مقاوم للضغط العالي ودرجات الحرارة العالية تم تصنيعه بواسطة Magnetrol. لقد تم تطويره خصيصًا لتلبية ظروف العمل القاسية ذات الضغط العالي ودرجة الحرارة العالية، مع اعتماد هيكل متكامل للغرفة الخارجية مع عوامة مدمجة للكشف عن مستوى السائل. إنه يدعم التكوينات المتنوعة لمواد الحجرة، وآلية التبديل، والإسكان، وتوصيل الخزان والأجزاء الأخرى، ويمكن مطابقة الملحقات الاختيارية مثل الوصلات ذات الحواف وتمديدات درجة الحرارة للتكيف مع معدات العمليات الصناعية المختلفة.

2. وصف المنتج (الوظيفة والتركيب والمواد والأداء)

يتكون الجهاز بأكمله من غرفة المستوى الخارجي، سلسلة 300 من الفولاذ المقاوم للصدأ، مجموعة مفاتيح الاتصال الجافة المختومة والغطاء الواقي. تعمل تغييرات مستوى السائل على دفع الطفو إلى التحرك داخل الحجرة، مما يؤدي إلى تشغيل مفتاح الاتصال الجاف المغلق بإحكام لإخراج إشارات التشغيل والإيقاف. تتوفر مواد حجرة متعددة بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ والكروم مولي للتكيف مع متطلبات درجة الحرارة والضغط المتوسطة المختلفة. تعتمد آلية التبديل الداخلية تصميم الاتصال الجاف المحكم بالكامل، والذي يتجنب التآكل المتوسط ​​ويضمن أداء تبديل مستقر على المدى الطويل.

3. ميزات المنتج والوظائف الأساسية

مواد الغرفة القابلة للتخصيص: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الكروم المولي اختياري، مطابقة درجات الحرارة العالية وعمليات الضغط العالي.

مجهزة بعوامة من الفولاذ المقاوم للصدأ من سلسلة 300، مقاومة ثابتة للتآكل.

آلية تبديل الاتصال الجاف محكمة الغلق، خرج إشارة موثوق به.

يصل الحد الأدنى من الثقل النوعي المتوسط ​​المطبق إلى 0.65، ويغطي معظم الوسائط السائلة الصناعية.

درجات مبيت مفاتيح متعددة للاختيار، بما في ذلك مبيت مقاوم للانفجار من النوع 4X، والنوع 4X/7/9، ومناسب لتصنيفات المناطق الخطرة المختلفة.

هناك نموذجان قياسيان لتوصيل الخزان: حلمة لحام مقاس 1 بوصة، ومقبس لحام مقاس 1 بوصة أو 1-1/2 بوصة.

4. المزايا التنافسية للمنتج

تستهدف سلسلة B40 درجات الحرارة المرتفعة وظروف العمل القاسية ذات الضغط العالي التي لا تستطيع مفاتيح المستوى العادي تحملها، مع قدرة أكبر على التكيف مع الضغط ودرجة الحرارة. إنه يوفر خيارات كاملة للمواد وغطاء مقاوم للانفجار، ويمكن تجهيزه بأجزاء ذات درجة حرارة ممتدة للوسائط ذات درجة الحرارة العالية جدًا. لا يوجد لدى هيكل الاتصال الجاف المغلق بالكامل خطر فشل أكسدة التلامس، مع عمر خدمة أطول. إن تصميم الفصل الخارجي للغرفة يجعل الصيانة سهلة دون إيقاف تشغيل مجموعة المعدات بأكملها. تتوافق أشكال التوصيل المتعددة مع أجسام الخزانات الصناعية المختلفة، وتدعم خيارات غلاف ATEX لتلبية المعايير الدولية المقاومة للانفجار.

5. سمات المنتج والمعايير الفنية وبيئة التشغيل

سمات المنتج: ارتفاع درجة الحرارة والضغط العالي للغرفة الخارجية مفتاح مستوى السائل العائم، مفتاح إنذار المستوى الصناعي B40، وحدة تحكم في مستوى السائل لعملية مقاومة للانفجار.

الميزات التقنية الأساسية:

مادة الغرفة: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الكروم المولي

المواد العائمة: 300 الفولاذ المقاوم للصدأ

نوع المفتاح: اتصال جاف محكم الغلق

الحد الأدنى من الثقل النوعي المتوسط: 0.65

خيارات السكن: الفولاذ المطلي من النوع 4X؛ النوع 4X/7/9 الفئة الأولى Div.1 المجموعات B/C/D؛ النوع 4X/7/9 الفئة I Div.1 المجموعة B

وصلة الخزان: حلمة لحام 1 بوصة، لحام مقبس 1 بوصة/1-1/2 بوصة

تكوينات اختيارية: مبيت ATEX، وصلات ذات حواف، وتمديدات درجة الحرارة، وأجزاء تتكيف مع الجاذبية النوعية المنخفضة

بيئة التشغيل: مناسبة للعمليات السائلة الصناعية ذات الضغط العالي ودرجات الحرارة العالية، ويمكن تطبيقها على المناطق الخطرة القابلة للاشتعال والانفجار مع غلاف مطابق مقاوم للانفجار.

6. طريقة استخدام المنتج

حدد مادة الغرفة، ومواصفات الطفو، والإسكان المقاوم للانفجار، ووضع توصيل الخزان وفقًا للضغط المتوسط ​​في الموقع، ودرجة الحرارة، والتآكل، وتصنيف مخاطر المنطقة. تركيب لحام كامل بين غرفة التبديل وخزان العملية من خلال حلمة اللحام أو لحام المقبس. قم بتوصيل مفتاح الاتصال الجاف إلى إنذار المستوى أو دائرة التحكم في التعشيق. بالنسبة لظروف العمل ذات درجات الحرارة العالية جدًا، قم بمطابقة ملحقات تمديد درجة الحرارة لعزل الوسائط ذات درجة الحرارة العالية عن مجموعة المفاتيح. قم بفحص العوامة بانتظام للتأكد من عدم رفعها بحرية دون تشويش أثناء التشغيل على المدى الطويل.

7. نطاق تطبيق المنتج

يتم استخدام مفتاح مستوى السائل B40 على نطاق واسع في العديد من معدات العمليات الصناعية ذات درجة الحرارة العالية والضغط العالي، بما في ذلك المراكم وأجهزة الاستقبال وأواني التوهج وأجهزة التنظيف وخزانات الفلاش وبراميل التفريغ وخزانات التخزين والفواصل. تنطبق هذه المواصفة على عمليات البتروكيماويات والطاقة والتكرير وغيرها من عمليات الصناعات الثقيلة التي تتطلب مقاومة عالية لدرجة الحرارة والضغط وحماية التعشيق لمستوى السائل.
