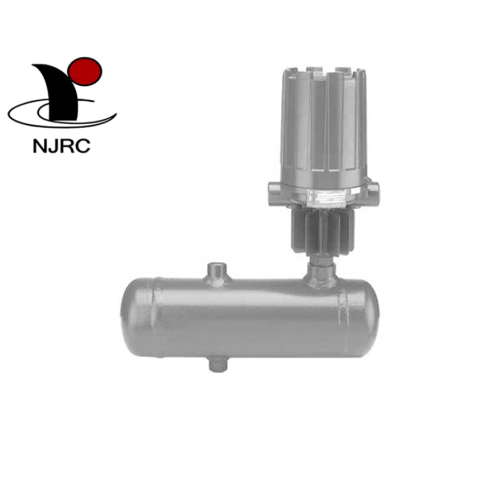

مستشعر المستوى الميكانيكي B40-H للتطبيقات الصناعية

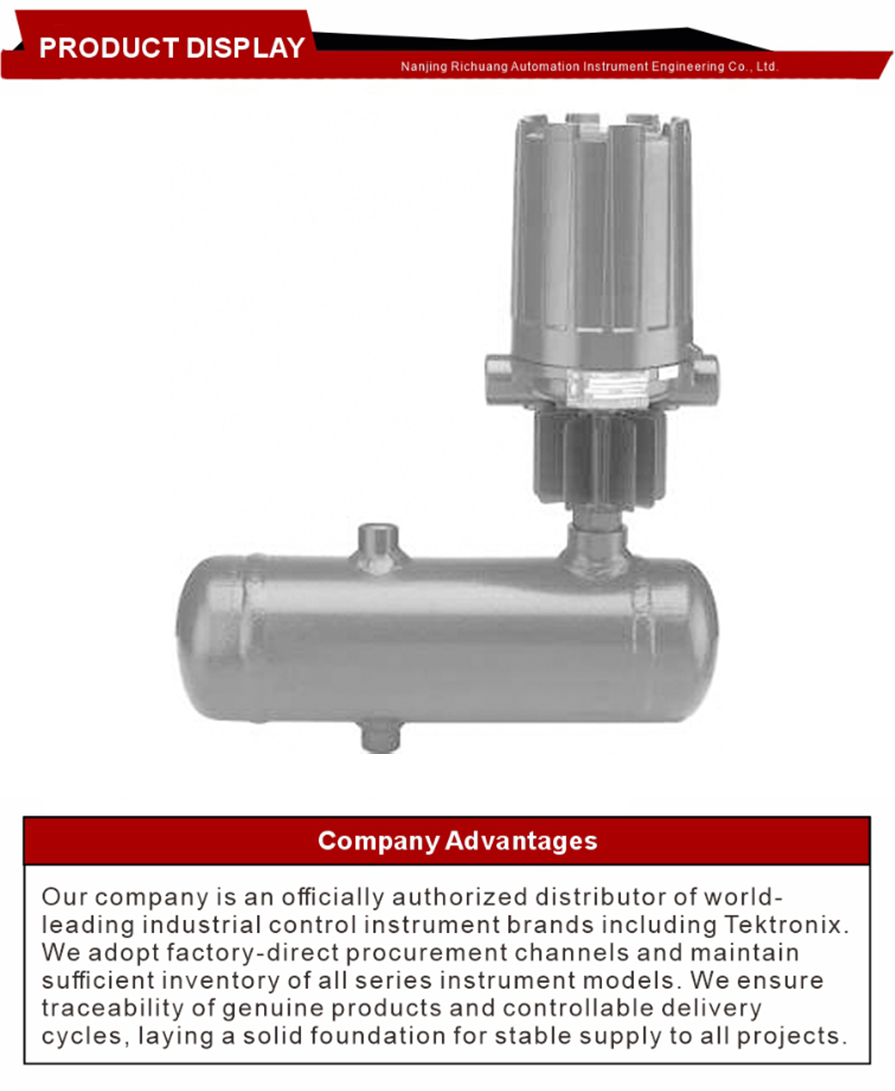

B40-H مفتاح مستوى السائل

1. نظرة عامة على المنتج

ينتمي مفتاح مستوى السائل B40-H إلى سلسلة Magnetrol B40 لدرجة الحرارة العالية والضغط العالي، ويلبي تمامًا مواصفات أنابيب الطاقة ASME B31.1. إنه يستهدف ظروف عمل السوائل الصناعية ذات الضغط العالي ودرجات الحرارة المرتفعة، ويعتمد هيكل كشف تعويم الغرفة الخارجية الأفقي. إنها تشترك في المواد الموحدة والمفاتيح ومقاومة الانفجار وخيارات الاتصال مع B40-P، وتدعم جميع الملحقات الاختيارية المطابقة، والتي يتم تطبيقها بشكل أساسي على معدات الفصل بالضغط العالي والفلاش والتخزين في العمليات الكيميائية والهيدروكربونية.

2. وصف المنتج (الوظيفة والتركيب والمواد والأداء)

تتكون المجموعة بأكملها من غرفة تحمل الضغط الأفقي، و300 عوامة من الفولاذ المقاوم للصدأ، ومفتاح داخلي مغلق وغطاء واقي متعدد الدرجات. يؤدي تغيير مستوى السائل إلى إزاحة الطفو، ويؤدي الحث المغناطيسي إلى تشغيل/إيقاف إخراج الإشارة. الفولاذ الكربوني، الفولاذ المقاوم للصدأ، مواد ثلاث غرف من الكروم المولي اختيارية لمقاومة درجات الحرارة العالية والضغط العالي ووسائط التآكل الضعيفة. الاتصال الجاف والمفتاح المغلق بالكامل في شكلين للاختيار، يمنع البخار المتوسط ​​من غزو مجموعة المفاتيح والتسبب في الفشل.

3. ميزات المنتج والوظائف الأساسية

تتوافق مع معيار أنابيب الطاقة ASME B31.1، وحصلت على الشهادة ذات الصلة؛

ثلاث مواد غرفة لاختيار عملية الضغط العالي ودرجة الحرارة العالية.

تعويم الفولاذ المقاوم للصدأ من سلسلة 300 القياسية، مقاومة عامة ممتازة للتآكل؛

نوعان من المفاتيح: الاتصال الجاف، هيكل معزول تمامًا ومحكم الغلق؛

كشف المتوسطة مع الحد الأدنى من الثقل النوعي 0.65؛

سلسلة كاملة من خيارات الضميمة المقاومة للانفجار لمجموعات المناطق الخطرة المختلفة؛

وضعان لتركيب اللحام: اللحام التناكبي، اللحام بالمقبس؛

مجموعة كاملة من التكوينات الاختيارية: غلاف انفجار ATEX، وصلة شفة، تمديد درجة الحرارة، معايرة الجاذبية النوعية المنخفضة، اختبار فحص الجودة الإضافية.

4. المزايا التنافسية للمنتج

شهادة ASME B31.1 الموحدة مع B40-P، مناسبة لجميع أنواع العمليات السائلة ذات الضغط العالي في الصناعات الثقيلة. تعمل خيارات المواد الغنية على حل الطلب المطابق لدرجة الحرارة العالية والضغط العالي والوسائط المسببة للتآكل قليلاً. يعمل هيكل المفتاح المغلق بالكامل على تحسين الموثوقية في ظل بيئة العمليات القاسية طويلة المدى. تتكيف خيارات ملحقات التثبيت والتركيب الكاملة المقاومة للانفجار مع ظروف العمل المعقدة لفصل المواد الكيميائية والهيدروكربونية وخزان الفلاش. هيكل الغرفة الأفقية مناسب للفحص والصيانة اللاحقة.

5. سمات المنتج والمعايير الفنية وبيئة التشغيل

سمات المنتج: مفتاح مستوى تعويم عالي الضغط ودرجة حرارة عالية معتمد من ASME B31.1، ومفتاح إنذار مستوى مخصص لعملية الهيدروكربون الكيميائي، ووحدة تحكم التعشيق لمستوى السائل في الغرفة الخارجية الأفقية.

الميزات الأساسية:

مادة الغرفة: الفولاذ الكربوني / الفولاذ المقاوم للصدأ / الكروم المولي

تعويم: 300 الفولاذ المقاوم للصدأ

آلية التبديل: اتصال جاف / مغلق بإحكام

الحد الأدنى للوسط القابل للاكتشاف SG: 0.65

درجات الضميمة: TYPE 4X، TYPE 4X/7/9 Class I Div.1 Group B / C&D

اتصال التثبيت: 1 "لحام بعقب ، 1" / 1-1 / 2 "مقبس لحام

الأجزاء الاختيارية: غلاف ATEX، شفة، تمديد درجة الحرارة، معايرة SG منخفضة، اختبار مراقبة الجودة الإضافي

بيئة التشغيل: العمليات الكيميائية ذات درجة الحرارة العالية والضغط العالي، ومعدات فصل السوائل الهيدروكربونية، ومنطقة خطرة للانفجار المتوسط ​​القابل للاشتعال.

6. طريقة الاستخدام

مطابقة مادة الغرفة ونوع المفتاح والغطاء المقاوم للانفجار وواجهة اللحام وفقًا للضغط المتوسط ​​للعملية ودرجة الحرارة والكثافة ودرجة خطر الانفجار. قم بلحام الغرفة الأفقية على جانب خزان الفلاش أو الفاصل أو خزان التخزين عبر اللحام التناكبي أو لحام المقبس. الأسلاك الكهربائية الكاملة لمستوى الإنذار العالي / المنخفض أو التحكم في التعشيق للمضخة. أضف مكون تمديد درجة الحرارة عندما تكون درجة الحرارة المتوسطة مرتفعة للغاية لحماية أجزاء المفاتيح الداخلية. قم بفحص حركة الطفو بشكل دوري لتجنب الفشل العالق.

7. نطاق التطبيق

تستخدم بشكل رئيسي للمراكم، وأجهزة الاستقبال، وخزانات الفلاش، وبراميل الضرب، وصهاريج التخزين، والفواصل، وأرجل التنقيط؛ تتوافق على نطاق واسع مع البتروكيماويات والتكرير ومعالجة الغاز الطبيعي وغيرها من معدات فصل وتخزين الهيدروكربون عالي الضغط لمراقبة مستوى السائل وحماية التعشيق الآمن.
