1. نظرة عامة على المنتج

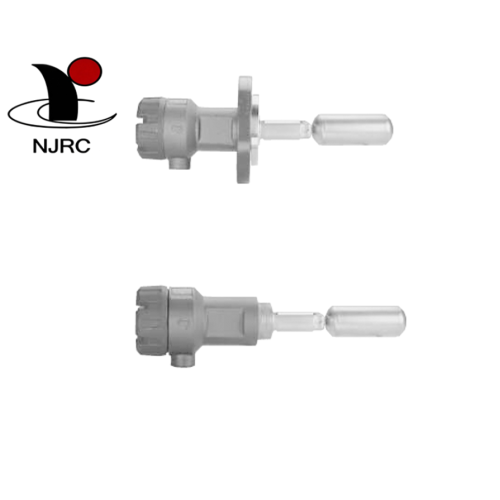

يعد Tuffy II® Liquid Level Switch، الذي تم تصنيعه بواسطة Magnetrol، عبارة عن وحدة تحكم بمستوى السائل أفقية تعمل بالطفو ويتم تركيبها عبر وصلات الأنابيب الملولبة أو ذات الحواف على أوعية المعالجة. يتناسب جسمها المدمج مع الخزانات الصغيرة الضيقة ويدعم متطلبات المراقبة الصناعية المتنوعة. مجهزة بهيكل تبديل مغناطيسي غير متصل، توفر الوحدة آليات تبديل SPDT وDPDT، قابلة للتكوين من أجل قياس الواجهة الثابتة/القابلة للتعديل، والتفاضلية الضيقة/الواسعة، ووظائف التنبيه متعددة المستويات. هذا الإصدار مزود بمفاتيح كهربائية. تشير نماذج المفاتيح الهوائية إلى النشرة رقم 44-109. إنه يتحمل ظروف المعالجة القاسية بما في ذلك الضغط العالي ودرجة الحرارة المرتفعة والوسائط المسببة للتآكل المحتوية على الكبريت، ويعمل كجهاز فعال من حيث التكلفة للكشف عن مستوى الطفو للأغراض العامة للأنظمة الصناعية السائلة.

2. وصف المنتج (الوظيفة والتركيب والمواد والأداء)

يعتمد مفتاح مستوى التعويم الأفقي هذا على تقنية تبديل التنافر المغناطيسي المختومة بالكامل، والتي تتكون من مبيت المفتاح الكهربائي الخارجي، وحاجز عزل الضغط غير المغناطيسي، ومجموعة المفاتيح المغناطيسية الداخلية والطفو المجهز بمغناطيس دائم. يؤدي تقلب مستوى السائل إلى دفع المغناطيس العائم إلى التحول، كما يؤدي التنافر المغناطيسي بين المغناطيس العائم ومغناطيس التبديل إلى تشغيل/إيقاف تشغيل الدائرة دون اختراق الاتصال الميكانيكي، مما يحقق مكونات كهربائية ومتوسطة معزولة تمامًا. هيكل شفة مكسو اختياري يقلل من التكلفة الإجمالية؛ يمكن تخصيص الأجزاء المبللة إلى Hastelloy® C للتآكل القوي. إنه يتوافق مع معايير الأنابيب NACE المضادة للكبريت و ASME B31.3، مما يدعم سيناريوهات التثبيت المقاومة للانفجار. يوفر الهيكل بأكمله إجراء تبديل مستقرًا على المدى الطويل دون مخاطر تسرب متوسطة.

3. ميزات المنتج والوظائف الأساسية

مقاومة عالية للضغط تصل إلى 2625 رطل لكل بوصة مربعة (181 بار)، ونطاق واسع لدرجة حرارة العملية يصل إلى +399 درجة مئوية (+750 درجة فهرنهايت)، والتكيف مع ظروف العمل شديدة الضغط الحراري.

شفة مكسوة مركبة موفرة للتكلفة اختيارية، مما يقلل من تكلفة الشراء للمشاريع التقليدية.

الامتثال لمعايير NACE المضادة للكبريت و ASME B31.3، المطبقة على وسط النفط والغاز الحامض.

كشف الوسط مع الحد الأدنى من الثقل النوعي 0.40، والذي يغطي السوائل الرقيقة الخفيفة والسوائل الثقيلة المسببة للتآكل.

يتوفر شكلان من المفاتيح SPDT / DPDT، يدعمان مستوى الواجهة التفاضلي القابل للتعديل وإنذار السائل متعدد النقاط.

تصميم مدمج أفقي مثبت على الجانب، مناسب لصهاريج التخزين ذات القطر الصغير ومساحة التثبيت المحدودة.

محرك مغناطيسي غير متصل، لا يوجد احتكاك ميكانيكي، أداء خدمة مستقر؛ خيارات هيكلية مقاومة للانفجار للمواقع الخطرة.

4. المزايا التنافسية للمنتج

بالمقارنة مع المفاتيح العائمة الميكانيكية التقليدية، تعتمد سلسلة Tuffy II® هيكل العزل المغناطيسي للقضاء على التسرب المتوسط ​​الناتج عن تآكل ختم العمود، مما يقلل من تكرار الصيانة. إنه يدمج الأداء في درجات الحرارة العالية والضغط العالي، والأداء المضاد للكبريت والمضاد للتآكل في وحدة واحدة مدمجة، تغطي سيناريوهات الزيت والكيماويات والغلايات ومياه الصرف الصحي الكاملة. تعمل وظائف قياس مستوى الواجهة والتفاضلية القابلة للتعديل على توسيع ظروف العمل المطبقة بما يتجاوز المفاتيح العائمة ذات النقطة الثابتة العادية. يوازن خيار مادة الفلنجة المغطاة بين مقاومة التآكل والتكلفة، مع شهادة ASME/NACE الموحدة لتلبية مواصفات صناعة العمليات الدولية. تصميم التركيب الأفقي يحل قيود تركيب مفاتيح التعويم الرأسية على السفن الصغيرة.

5. سمات المنتج والمعايير الفنية وبيئة التشغيل

سمات المنتج: مفتاح مستوى السائل العائم المغناطيسي الأفقي، جهاز التحكم في مستوى السائل الكهربائي Tuffy II، إنذار مستوى التعويم المثبت على الجانب والمقاوم للتآكل الكبريتي، مفتاح قياس واجهة السائل المقاوم للانفجار.

المعلمات التقنية الأساسية:

الموديل: توفي II®

التركيب: تركيب جانبي أفقي، وصلة خيط/شفة

أقصى ضغط: 2625 رطل لكل بوصة مربعة (181 بار)

أقصى درجة حرارة للعملية: +399 درجة مئوية (+750 درجة فهرنهايت)

الحد الأدنى لـ SG القابل للاكتشاف: 0.40

أنواع المفاتيح: SPDT، DPDT

الشهادات والمعايير: NACE، ASME B31.3، مقاوم للانفجار اختياري

المواد المبللة اختيارية: Hastelloy® C

خيار البناء: شفة مكسوة فعالة من حيث التكلفة

بيئة التشغيل:

الوسائط: وسط يحتوي على الكبريت الحامض، سائل نظيف عام، حمض أكال / سائل قلوي، هيدروكربونات خفيفة، واجهة سائلة

أنواع السفن: صهاريج التخزين النهارية، وأوعية العمليات الصغيرة، وأنظمة مياه الغلايات

ظروف العمل: إنذار مستوى السائل المرتفع/المنخفض، التحكم الآلي بمضخة واحدة، قطع الماء المنخفض للغلاية، عملية التآكل، المنطقة الخطرة المقاومة للانفجار، صناعة الخدمات الحامضة

6. طريقة استخدام المنتج

حدد مادة الفلنجة المطابقة ومعدل الضغط والسبائك المبللة وفقًا للتآكل المتوسط ​​والجاذبية النوعية ودرجة حرارة العملية والضغط. قم بتركيب Tuffy II أفقيًا على الجدار الجانبي للخزان عبر وصلة ملولبة أو ذات حواف، وتأكد من أن العوامة يمكن أن ترتفع وتنخفض بحرية مع مستوى السائل دون عائق. قم بتوصيل أطراف التبديل الكهربائية SPDT/DPDT إلى دائرة التحكم في التنبيه أو المضخة. اضبط النطاق التفاضلي ومستوى التشغيل وفقًا لمتطلبات التحكم في الموقع قبل بدء التشغيل. بالنسبة للوسائط المسببة للتآكل الحامضة أو ذات درجة الحرارة العالية، تحقق من NACE ومواصفات تحمل درجات الحرارة العالية للوحدة. أثناء التشغيل، يقوم تغيير مستوى السائل بتشغيل المغناطيس العائم لتنشيط المفتاح المغناطيسي وإخراج إشارة التشغيل والإيقاف؛ يلزم إجراء فحص بصري منتظم لحالة الطفو دون عائق، ولا حاجة إلى تفكيك متكرر بسبب تصميم المحرك المغناطيسي غير المتصل.

7. نطاق تطبيق المنتج

يستخدم مفتاح مستوى التعويم الكهربائي Tuffy II® على نطاق واسع في صناعات البتروكيماويات والنفط والغاز ومراجل الطاقة والصناعات الكيميائية الدقيقة ومعالجة مياه الصرف الصحي. سيناريوهات التطبيق الرئيسية: عملية تحتوي على الكبريت الحامض، إنذار أمان لمستوى السائل العالي/المنخفض، التحكم التلقائي في إيقاف التشغيل بمضخة واحدة، صهاريج تخزين يومية، خطوط إنتاج قوية للتآكل، قطع حماية للمياه المنخفضة للغلاية، مراقبة مستمرة لواجهة السائل والسائل وبيئات التركيب الخطرة المقاومة للانفجار من الدرجة الأولى. إن هيكلها الأفقي المدمج ومقاومتها لدرجة الحرارة والضغط العالية وقدرتها على مقاومة التآكل الكبريتي تجعلها حلاً مثاليًا للتحكم في مستوى السائل للأغراض العامة لأوعية العمليات الصغيرة والمتوسطة الحجم.
