1. نظرة عامة على المنتج

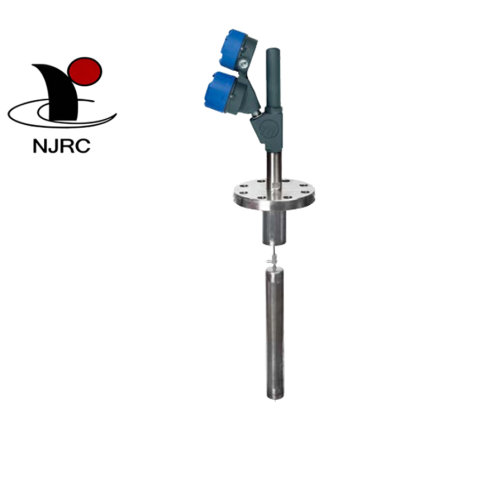

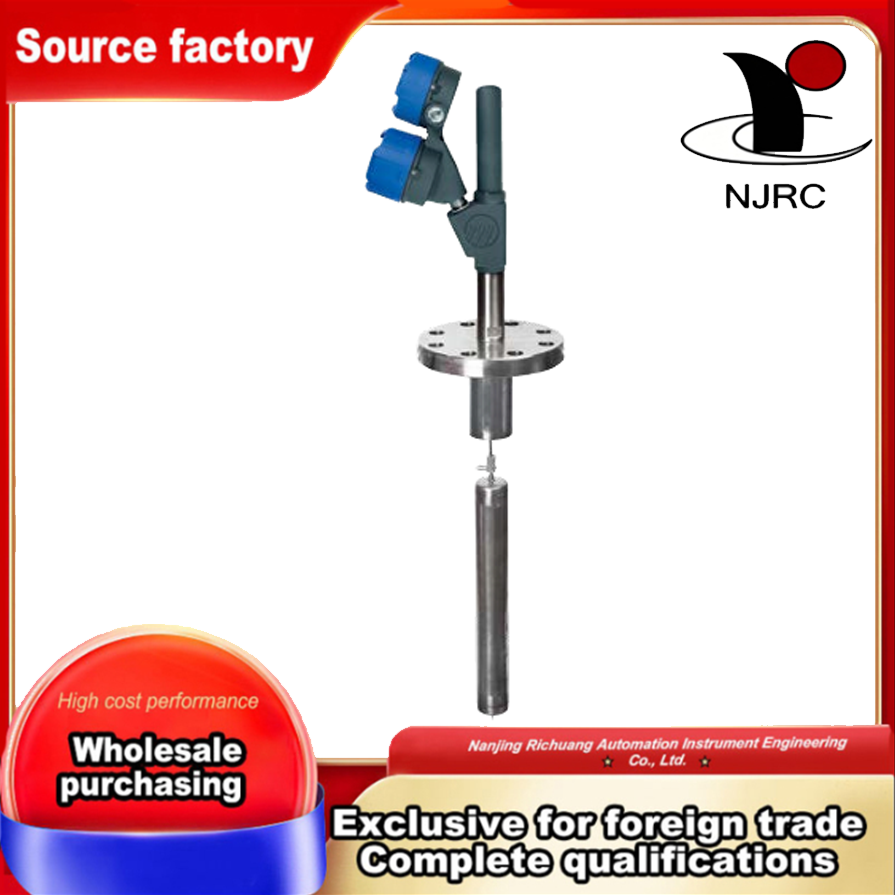

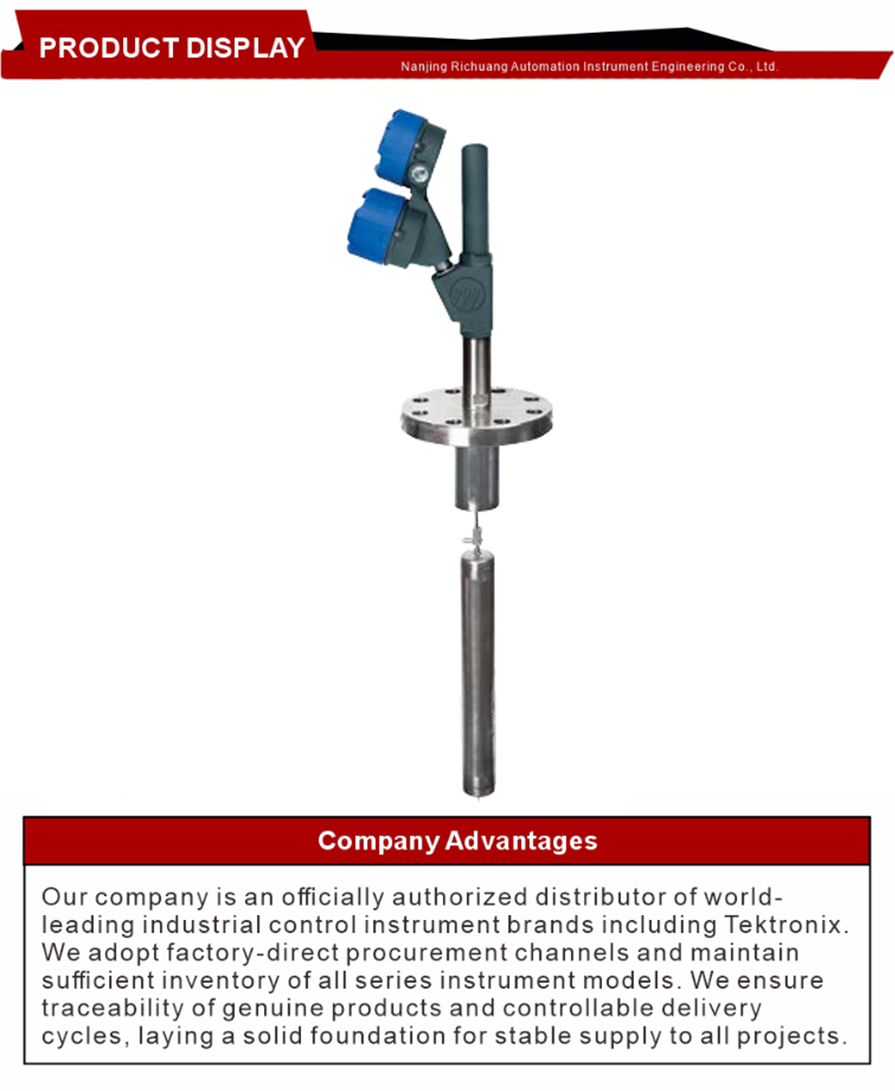

E4 Modulevel® عبارة عن جهاز إرسال لمستوى السائل الإزاحي يعمل بحلقة مكونة من سلكين ويتم تصنيعه بواسطة Magnetrol (Ametek). إنه يعمل على أساس مبدأ الطفو لتحويل تقلب مستوى السائل إلى إخراج إشارة كهربائية مستقرة. اعتماد هيكل الربط الميكانيكي خفيف الوزن والمضمن العمودي، التثبيت بسيط. مجهزة بدائرة المعالجات الدقيقة، فهي توفر إشارة رقمية 4-20 مللي أمبير/HART، وتدعم برنامج FDT/DTM وPACTware لإعداد المعلمات وتشخيص الأخطاء وتسجيل اتجاه البيانات. إنها حاصلة على شهادات صناعية متعددة وتتكيف مع قياس الواجهة السائلة والملاطية والسائلة والسائلة في ظل ظروف العملية المعقدة.

2. وصف المنتج (الوظيفة والتركيب والمواد والأداء)

يتكون الجهاز من جهاز إزاحة، زنبرك داعم، قلب المحول التفاضلي المتغير الخطي LVDT، وأنبوب غلاف العزل ووحدة معالجة الإشارات الإلكترونية. يؤدي تباين طفو السائل إلى دفع جهاز الإزاحة إلى التحرك عموديًا، مما يؤدي إلى تغيير موضع قلب LVDT الداخلي. يؤدي الإزاحة إلى توليد إشارة جهد على الملف الثانوي لـ LVDT، والتي تتم معالجتها عن طريق الدائرة وتحويلها إلى إشارة تناظرية قياسية 4-20 مللي أمبير مع اتصال HART الرقمي. يقوم أنبوب العزل بفصل جزء القياس LVDT تمامًا عن وسط المعالجة، مما يتجنب تآكل الوسط والتداخل مع المكونات الإلكترونية. يتميز تصميم وصلة الاستشعار الميكانيكية الكاملة بهيكل مستقر ووزن منخفض لسهولة التركيب الميداني.

3. ميزات المنتج والوظائف الأساسية

تصميم مزود طاقة بحلقة بسلكين، أسلاك بسيطة واستهلاك منخفض للطاقة؛

هيكل استشعار الطفو الميكانيكي النقي، تصميم عمودي خفيف الوزن، تركيب مريح؛

معالج دقيق مدمج، خرج 4-20 مللي أمبير تناظري + إشارة رقمية مزدوجة HART؛

دعم معيار FDT/DTM وبرامج الكمبيوتر PACTware للتكوين والتشخيص وتحليل الاتجاه؛

اعتماد تكنولوجيا المحولات التفاضلية المتغيرة الخطية LVDT مع استقرار قياس عالي؛

يقوم أنبوب العزل الثابت بعزل المستشعر عن وسط العملية لتحسين عمر الخدمة؛

خيارات متعددة لتصنيف الضغط ودرجة الحرارة، وهياكل مختلفة قابلة للتكوين لظروف العمل المختلفة؛

اجتاز شهادات SIL وHART وPACTware وAMS وغيرها من شهادات الصناعة المهنية.

4. المزايا التنافسية للمنتج

يختلف E4 عن السعة والرادار وأدوات المستوى الإلكتروني الأخرى، ويعتمد على قياس الطفو الفيزيائي، وهو أقل تأثراً بثابت العزل الكهربائي المتوسط ​​والرغوة والبخار والاضطراب والالتصاق ووسائط الغليان. يمكنها تحقيق مستوى السائل، واجهة سائل-سائل وقياس الكثافة المتوسطة في وقت واحد. يسهل اتصال HART ثنائي الأسلاك ضبط المعلمة عن بعد واستكشاف أخطاء المعدات وإصلاحها، مما يقلل من أعمال الصيانة في الموقع. يقلل الهيكل الميكانيكي المتكامل العمودي من إشغال مساحة التثبيت، ويلبي نظام الاعتماد الكامل معايير البتروكيماويات والطاقة وغيرها من معايير المناطق الخطرة. وهو يدعم نطاق الثقل النوعي المتوسط ​​من 0.23 إلى 2.20، ويغطي الهيدروكربونات الخفيفة إلى الوسائط السائلة الحمضية الثقيلة.

5. سمات المنتج والخصائص التقنية وبيئة التشغيل

سمات المنتج: جهاز إرسال مستوى إزاحة الطفو بسلكين E4 Modulevel®، جهاز إرسال قياس مستوى السائل/الواجهة/الكثافة لبروتوكول HART، أداة نقل عن بعد للمستوى العمودي الصناعي.

الخصائص التقنية الأساسية:

وضع مصدر الطاقة: طاقة حلقة بسلكين

إشارة الخرج: 4-20 مللي أمبير تناظري + اتصال رقمي هارت

مبدأ القياس: الطفو + المحول التفاضلي المتغير الخطي LVDT

برامج الدعم: FDT/DTM، PACTware

نطاق الثقل النوعي المتوسط ​​القابل للقياس: 0.23 ~ 2.20

الشهادات: SIL، HART، PACTware، AMS إلخ.

الأشياء القابلة للقياس: مستوى سائل واحد، واجهة سائلة، كثافة متوسطة

بيئة التشغيل:

الوسط: سائل نظيف/قذر، ملاط، هيدروكربون خفيف، سائل حمضي ثقيل

نوع السفينة: خزان المعالجة، خزان التخزين، غرفة الالتفافية، خزان الواجهة، حفرة الحوض

ظروف العمل المعقدة: متوسطة مع عازل متغير، بخار، اضطراب، رغوة، تحجيم، فقاعات وغليان

6. طريقة استخدام المنتج

حدد معدل الضغط/درجة الحرارة ومواصفات التثبيت وفقًا لدرجة حرارة العملية المتوسطة والضغط والجاذبية النوعية وهيكل الوعاء. قم بتركيب جهاز الإرسال العمودي في الجزء العلوي أو الحجرة الالتفافية للخزان. قم بتوصيل كابل إشارة بسلكين للتحكم في طاقة النظام وحلقة الإشارة. استخدم برنامج PACTware أو جهاز الاتصال المحمول HART لضبط الثقل النوعي المتوسط ​​ونطاق القياس ومعلمات الإنذار وإجراء التشخيص الذاتي. يتم إخراج مستوى السائل أو الواجهة أو إشارة الكثافة في الوقت الفعلي إلى نظام DCS للمراقبة والتحكم عن بعد.

7. نطاق التطبيق

يستخدم على نطاق واسع في الصناعات البتروكيماوية والتكرير والطاقة والكيماويات وغيرها من الصناعات، وينطبق على صهاريج تخزين العمليات وغرف الالتفافية وفواصل الواجهة وحفر الحوض وأوعية الضغط المختلفة. إنها مناسبة للقياس المستمر والتحكم الآلي في مستوى السائل، والواجهة بين السائل والسائل والكثافة المتوسطة، خاصة لظروف العمل المعقدة التي تحتوي على البخار والرغوة ووسيط الغليان والقشور.
